活塞式空壓機雖極其常見，但是許多人可能并不了解它的工作原理，不過也沒關系，小編接下來將會跟大家講解?？词挛飸?yīng)該透過現象看本質，所以我們看問題要具有一定的深度。廢話不多說，咱們言歸正傳。

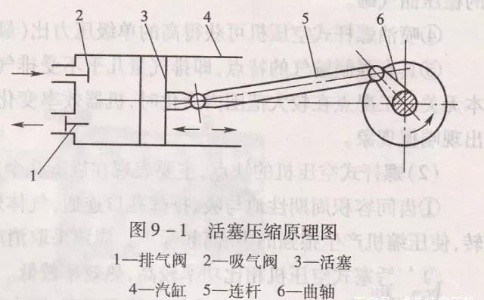

       活塞式空壓機外觀跟其他同類有著一定的區別，在工作原理上，自然也有所不同。如圖所示，電動機通過傳動裝置使曲軸6作圓周運動，與此同時，曲軸6又通過連桿5帶動活塞3在氣缸內作往復直線運動。

       你們知道嗎？當活塞3向著右邊運動時，氣缸4內產生真空，利用大氣壓力，推開吸氣閥2進入氣缸4內腔中。當活塞反向向左運動時，又會出現那些變化呢？會導致吸氣閥2關閉，空氣受到壓縮，待這壓縮進行到一定程度時，排氣閥1被打開，氣體排出。

       而當活塞行至氣缸4左端時，整個排氣的過程算是循環了一圈。而此時，曲軸6也恰好轉了一圈。這樣，在吸氣閥和排氣閥的控制下，周而復始地重復進行著吸氣和排氣過程，這就是活塞式空壓機的工作原理。
